分段流反应器稳定输送溶液解决方案|HNPM彗诺mzr-2521X1微量泵
HNPM彗诺mzr-2521X1微量泵在具有连续可变温度梯度的分段流化反应器中快速优化原料药结晶过程中发挥稳定输送溶液的作用。

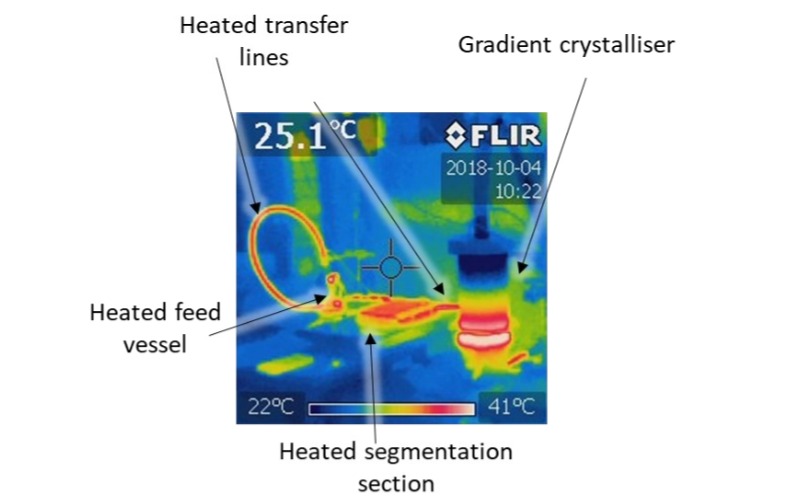

KRAIC-G 的描述图 S1 和 S2a 分别显示了整个装置的图像和红外特写图像。

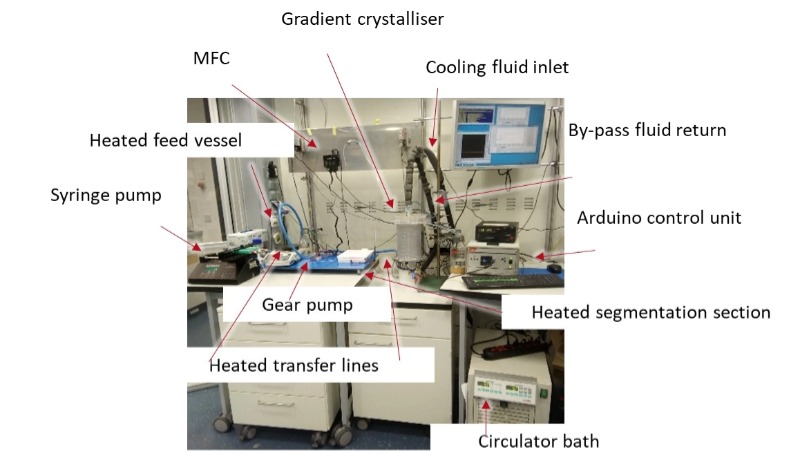

图 S1 梯度结晶器装置的全图。注:MFC是用于输送 N2 的质量流量控制器。
图S2a

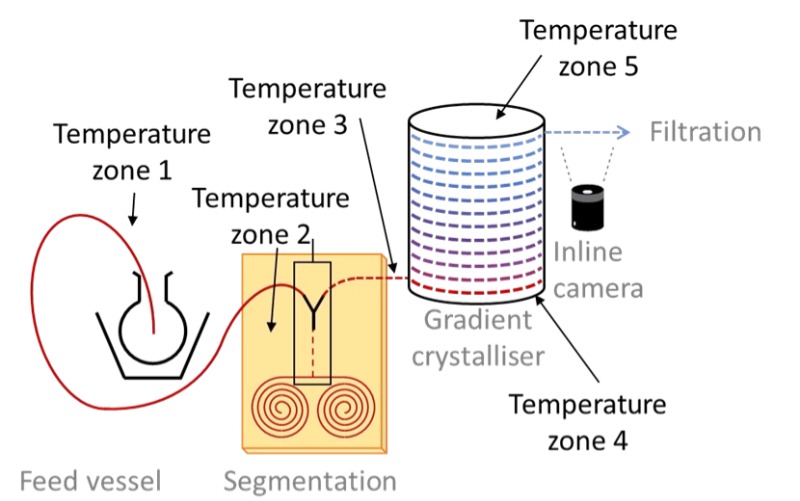

KRAIC-G 包括五个独立的温控区,如下图所示。

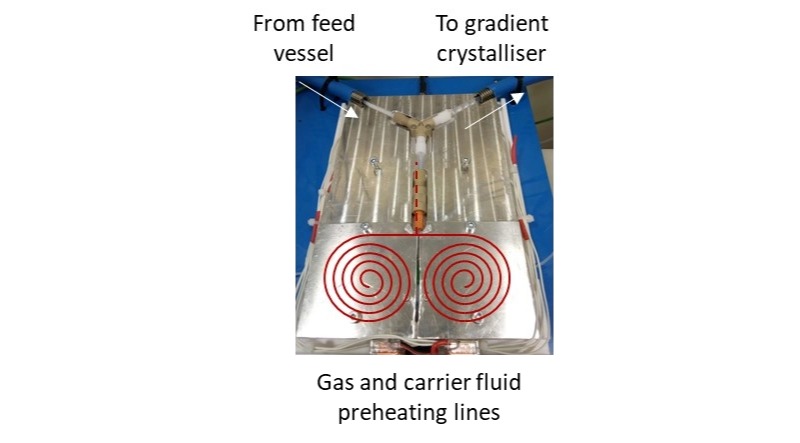

原料通过标准热板搅拌器和油浴加热。原料、泵、混合器和反应器之间的传输管道通过一个充满空气的夹套管加热,夹套管的外部管道通过电加热。泵和混合器部分通过定制的铝制加热块和盒式加热装置进行独立温控(如下图)。

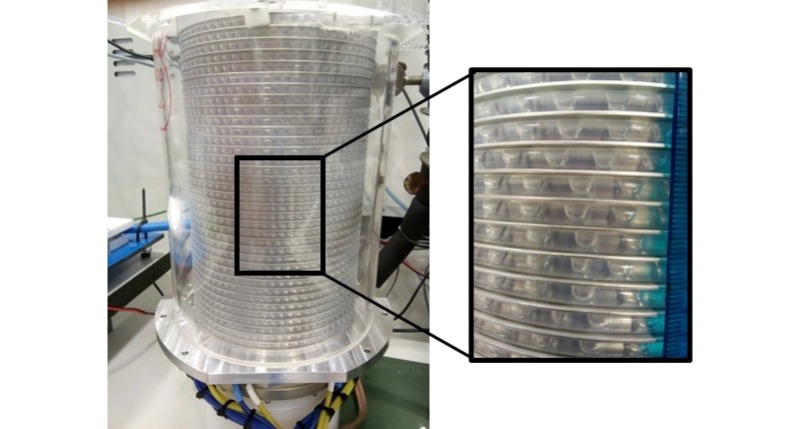

梯度反应器的管线圈部分是一个铝制外套筒,带有螺旋形缠绕槽,用于插入聚醚砜(FEP)管线圈,内层是聚丙烯(PP)芯,带有互补的螺旋形缠绕槽,冷却液以与水流相反的方向流过。铝块的底部通过六个盒式加热器加热,而冷却液则进入顶部,以与盒式加热器相反的方向冷却反应器。冷却液的流速通过旁通系统保持,旁通液直接返回循环槽,从而降低了梯度结晶器内冷却液加热后保持出口温度所需的功率。
溶液通过德国彗诺HNPM-mzr-2521X1 微量齿轮泵输送。
HNPM-mzr-2521X1
气体输送通过布琅轲锶特 EL-Flow 质量流量控制器实现。载液由哈佛仪器公司的注射泵输送。从图 S2d 中可以看出,这些介质输送装置提供了高度稳定的流体,且液滴大小非常规则。
