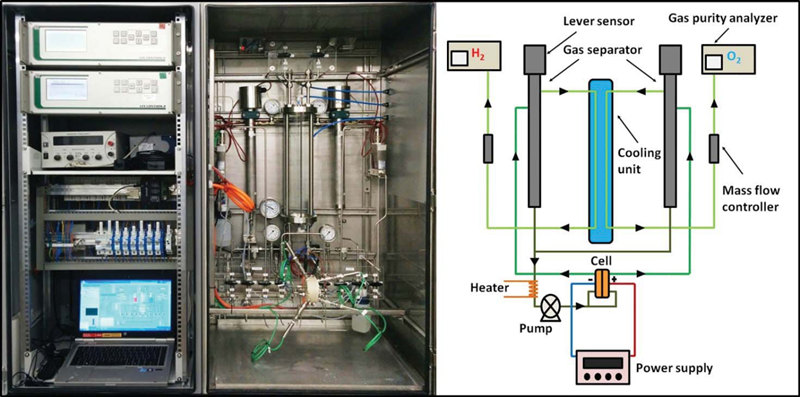

下图显示了电解系统的外观（左）和原理图（右）。

双室电池由聚醚醚酮（PEEK）制成，符合耐碱、耐高压、耐高温和电绝缘的功能要求。两个电极由输出电流范围为 0 - 10 A 的 TTI 电源（型号 TSX3510P）供电。

微型环形齿轮泵（德国彗诺HNPM微量输送泵，型号 mzr-7205）以恒定流量循环电解液。泵内集成了加热模块可提供高达 150 W 的输出功率，用于控制液体温度。

碱性溶液流入样品池（深绿色线），并将气态产物带入气体分离器（绿色线）。混合物从分离器壁上的开口进入。气体从上部出口离开分离器（浅绿色线）。

同时，溶液从底部开口流出，流回微量泵内（深绿色线）。Baumer电位传感器用于测量分离器中的液位，质量流量计（Bronkhorst）用于通过控制气体流出来调节两个分离器的压力平衡，从而进一步平衡液位。气态产品在进入质量流量计之前要经过除湿和冷却处理。在冷却装置中，装有分子筛的不锈钢管浸泡在储存在有机玻璃管中的冷水中。气体纯度由 LFE-Conthos 2 气体分析仪在线分析，范围在 98 - 100 % 之间。

图 7 实验室规模的碱性电解系统图片（左）和主要部件及连接示意图（右）。
