德国HNPM彗诺微量泵工作原理以及mzr齿轮泵型号说明
德国HNPM彗诺公司介绍
HNPM公司是德国HNP Mikrosysteme GmbH公司的全资子公司。德国HNPM公司成立于1998年，位于德国北部。迄今为止，该公司已发展到近80名员工，包括科学家、工程师和设计师。产品经历了从概念、设计、测试到最终销售的完整过程。mzr微量齿轮泵有效地完成了微流体领域的传统任务，能够微量输送液体，使得流量微升不再是梦！
HNPM微量泵流量范围
流量范围：1升/小时- 1升/分钟
粘度范围：0.2 - 1，000，000 mPas
介质：液体，液体丁烷...丁基锂
压差：真空，0 - 200巴
剂量：2微升，每分钟100滴
误差：< 1 % (CV)
流态：低脉动
mzr微量泵结构和原理
HNPM微量齿轮泵是小型化的旋转正排量泵。它们基于所谓的微型环形齿轮原理，具有内齿外转子和外齿内转子。内转子比外转子少一个齿，齿数比为6/7或10/11。转子的制造公差在几微米的范围内。
两个偏心安装的转子相互啮合，并与它们的摆线齿轮啮合。对于6/7齿，腔室的数量是6。齿轮泵的轴与内转子相连，由精确控制的电机驱动。外转子可旋转地安装并由内转子驱动。当转子绕其偏置轴线旋转时，泵送室的容积在泵的输入侧增加，同时在输出侧减少。在肾形入口和出口之间产生均匀且低的脉动流率，该入口和出口也组合了几个泵送室。泵的输送方向是可逆的，但建议使用推荐的旋转方向。
mzr微量泵介绍

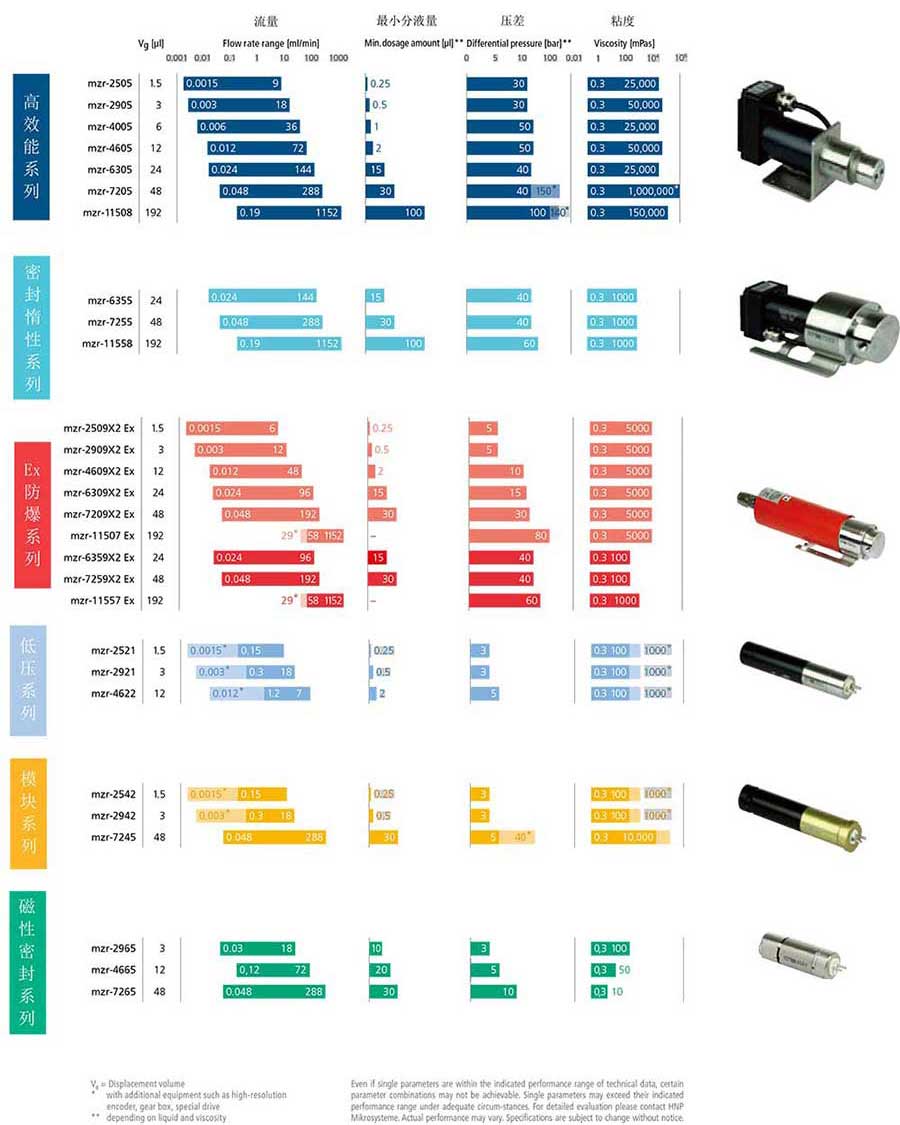

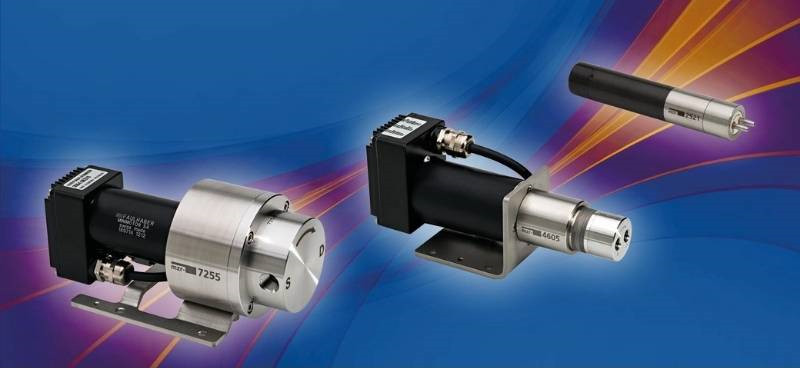

德国彗诺HNPM微量泵有6大系列，分别是低压泵，耐腐蚀泵，磁力密封泵，高精度泵，模块化泵和防爆泵系列。
低压泵系列：低压泵系列的泵用于低压和低粘度的精确定量任务的分析仪器中。它们特别适用于最低量的非润滑液体。
特点：小剂量，大流量；低脉动、低剪切；结构紧凑；长寿命；该泵采用DC微型电机，体积小，功耗低，因此可以轻松集成到OEM应用中。
HNPM低压微量泵是测量和计量去离子水、水溶液、溶剂、低粘度油和润滑剂的理想选择。 广泛运用在分析仪器、燃料电池、实验室自动化、体外诊断、生物技术、芯片实验室应用、喷雾技术等行业。
耐腐蚀泵：HNPM耐腐蚀泵系列适用于输送腐蚀性液体。
特点：高耐化学性；无泄漏泵送；紧凑型化学惰性泵头；精密电机便于操作；密集剂量低脉动；长寿命；密封和化学惰性系列泵设计为无轴封，由抗扭钕铁硼磁性联轴器驱动。
HNPM耐腐蚀微量泵由镍基碳化钨或陶瓷(如氧化锆和氧化铝)制成的转子和功能元件使泵具有很高的耐化学性和优异的耐磨性。泵由用于轴和轴承材料的热等静压碳化硅(SSiC)和用于外壳部件的合金C22 (2.4602)制成，可用于要求苛刻的氧化和还原液体、酸、碱和其他溶剂。广泛运用在化学过程、制药工业、微型植物技术、喷雾技术、真空应用、工业和植物工程、包装、分析仪器、色谱等行业。
磁力密封泵系列：无轴封，可处理结晶、空气或湿敏液体。
特点：无泄露；内置电机转速控制器；磁力驱动；结构紧凑；长寿命
HNPM磁力密封泵采用无轴封设计同时磁力驱动器周围有分液杯，因此可实现此功能。泵的紧凑尺寸通过全新的产品设计和与集成运动控制器的较佳协调来实现。该泵可用于所有需要无泄漏操作，寿命长以及低能耗的领域。
高精度泵系列：输送高精度，中压范围，粘度0.3-1000000 mPas介质，适用于高温加药应用。
特点：高压差输出；粘度范围广；精密电机&精密控制；结构紧凑。
HNPM高精度微量泵适用于输送高精度中压范围高温和 0.3-1000000mPas 的粘度范围的介质。泵有一个双面轴承系统，由带有集成控制器的强大直流伺服电机驱动。针对附加的模块 有很多的选择，例如流体密封模块、加热模块、隔热模块或齿轮模块，高性能泵推荐用于机械及设备工程。基于泵的尺寸，标准化的接口 1/4“-28 UNF，1/8“ NPT or 3/8“ NPT 都可提供。
模块化泵系列：适用于输送轻腐蚀性液体。
特点：化学惰性材料；低脉动，低剪切力；高度剂量准确性；结构紧凑；长寿命；动态智能驱动与控制
当配备氧化物陶瓷轴承部件时， 泵体以及转子不同材料的组合根据待输送的液体决定。转子可以是氧化锆基陶瓷，也可以是镍基碳化钨。接液的泵外壳可由合金 C22，316L不锈钢，铝和 PEEK™材质组成不同选择。该泵涵盖了从分析仪器到化学的各种应用。
防爆泵系列：可配备具有防爆认证、可用于有潜在爆炸危险性的驱动器。可在具有潜在爆炸风险或UL/ CSA认证的区域中使用。泵的许可符合欧盟指令2014/34/EU的ATEX防爆指令。
特点：微小剂量；低脉动，低剪切力；结构紧凑；防爆结构设计
HNPM防爆微量泵广泛运用在化工流程、医药工业、微型工厂技术、喷雾技术、真空应用、工业与工厂工程、包装、分析仪器、色谱分析等行业。
客户案例
德国HNPM微量泵广泛运用在医疗，机械设备，实验室研究等行业，受到很多客户的好评。
行业应用

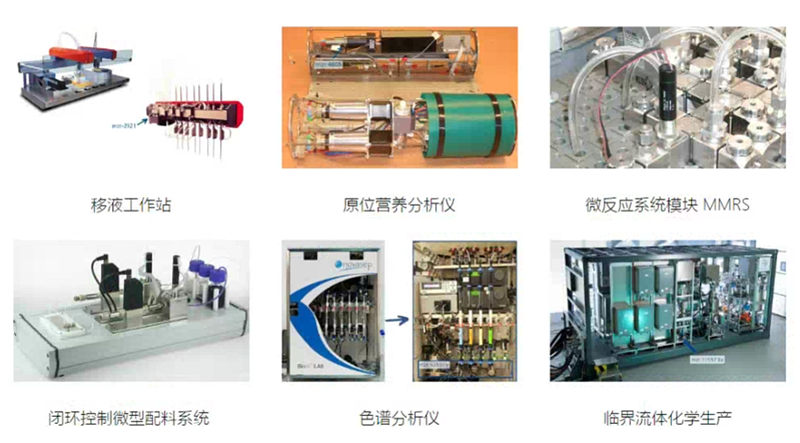

彗诺HNPM微量齿轮泵已成熟应用于微通道反应器、化工设备、生物、烟草、医疗、移液工作站等多个行业应用。
HNPM与翁开尔公司
翁开尔公司是德国彗诺HNPM的中国总代理商。翁开尔公司负责HNPM微量泵在中国的售前，售中以及售后服务，根据客户需求，帮助客户选择合适的HNPM微量齿轮泵。
